概要
PICマイコンをPLC(プログラマブルロジックコントローラ)の代わりに使用したい。
処理能力は低くても良いから小型のPLCの代わりに使えるものが欲しい。
このような要望から、PLCの置き換えとして使用できるシーケンスマイコンBOXを開発することにした。
要件
- CPUにはPICマイコンを使用し、外部からプログラムの書き換えを行えるようにする。
- 設置場所を選ばないようにするため、極力小型にする。
- 接点数は最小限とし、標準で入力8点&出力8点とする。(特注で変更可能)
仕様
| 電源 | DC12~24V |
| 外形寸法 | W94 × H30 × D98 (突起物を除く) |
| CPU | PIC16F1938 (標準仕様の場合) |
| 入力端子 | 8点, コモン1点 (標準仕様の場合) |
| 出力端子 | 8点, コモン1点 (標準仕様の場合) |
| 通信端子 | シリアル通信(RS-232C)ポートを別途搭載 |
製品イメージ

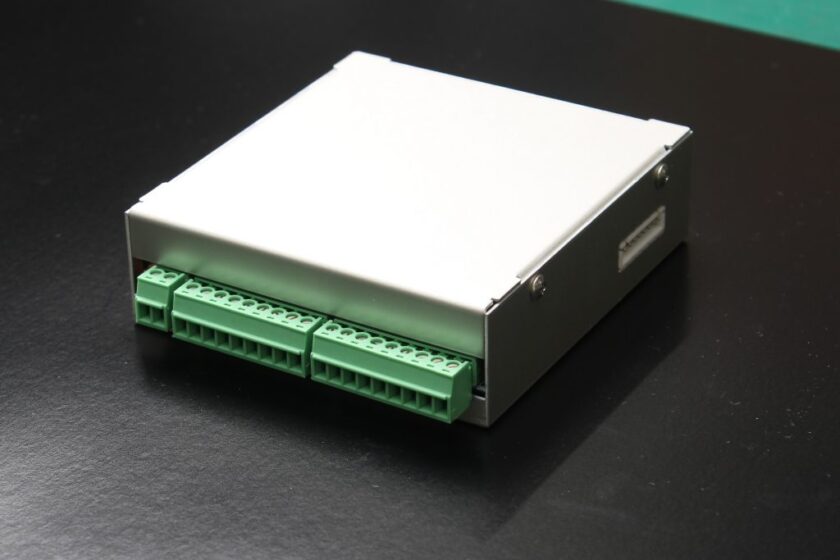

シーケンスマイコンBOX本体
組み込み例
